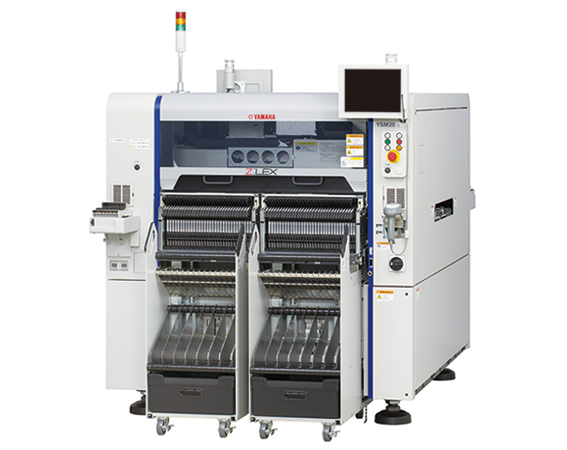

高效模塊貼片機
?
| YSM20 | YSM20W | |
|---|---|---|
| 對象基板尺寸 | 雙段傳送臺機型（僅限X軸為2梁規格的機型） 傳送1張基板時：L810 x W490～L50 x W50 傳送2張基板時：L380 x W490～L50 x W50 單軌機型 L810 x W490 ～ L50 x W50 雙軌機型（僅限X軸為2梁規格的機型） L810 x W230 ～ L50 x W50 |
單軌機型 L810 x W742 ～ L50 x W80 雙軌機型（僅限X軸為2梁規格的機型） L810 x W356 ～ L50 x W50 |
| 貼裝能力 | X軸為2梁規格的 ： 高速通用（HM）貼裝頭x2 90,000CPH（本公司最佳條件下） |
X軸為2梁規格的 ： 高速通用（HM）貼裝頭x2 80,000CPH（本公司最佳條件下） |
| 貼裝精度 本公司最佳條件(使用評估用標準元件)時 |
±0.035mm （±0.025mm） Cpk≧1.0 （3σ） | |
| 貼裝頭、可貼裝的元件 | 高速通用（HM）貼裝頭： 03015～45x45mm L100mm, 高度在15mm以下 ※ 根據元件的高度、尺寸, 可能需要選配多視覺相機(可選配置) 異型（FM）貼裝頭： 03015 ～55x55mm L100mm, 高度在28mm以下 |
|
| 可安裝的送料器數量 | 固定送料器架 ： 最多140個（以8mm料帶換算） 一次性換料車 ： 最多128個（以8mm料帶換算） 托盤交換器 ： 30張（固定式） 10張（料車式） |
|
| 電源規格 | 三相 AC 200/208/220/240/380/400/416V ±10% 50/60Hz | |
| 供給氣源 | 0.45MPa以上, 清靜干燥 | |
| 外形尺寸 (突起部除外) |
L 1,374 x W 1,857 x H1,445mm | L 1,374 x W 2,110 x H1,445mm |
| 重量 | 約2,050kg | 約2,500kg |
